產品簡介

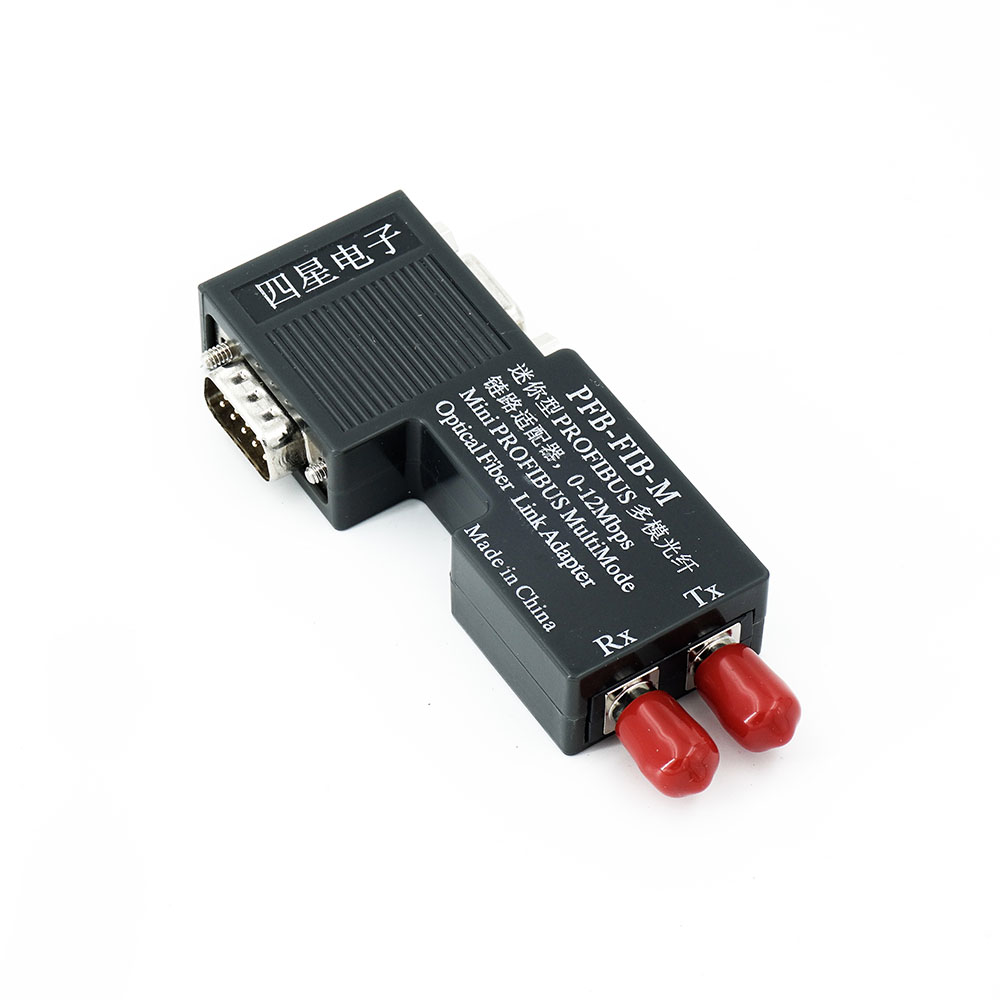

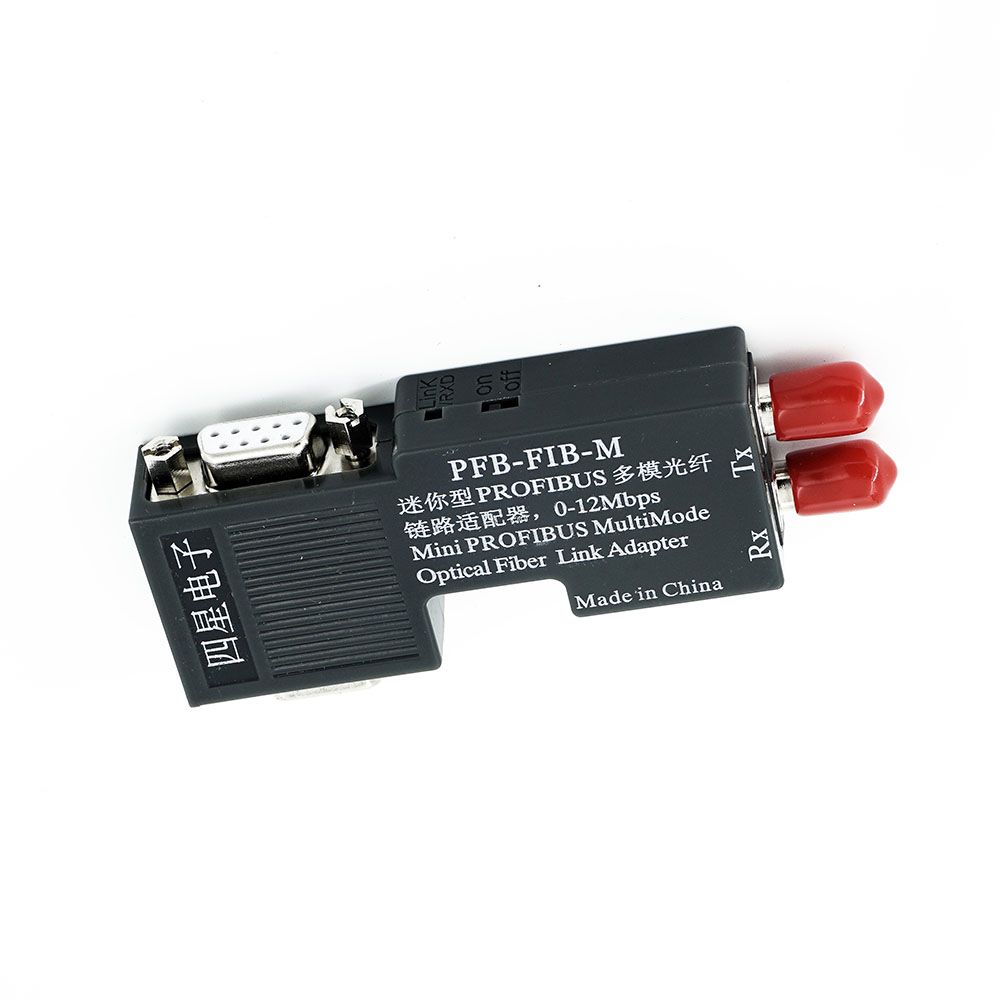

迷你型PROFIBUS多模光纖鏈路適配器，也稱光纖型總線連接器。外形大小同PROFIBUS總線連接器插頭，直接插設備的PROFIBUS/MPI/PPI插座，或插到總線上帶編程口的總線連接器上，無需再外接電源，速率0～12Mbps自適應，可組成總線型、星形和混合型PROFIBUS光纖網絡，使用非常方便靈活。光纖接頭標配ST接頭，適用光纖：多模62.5/125um、50/125um，傳輸距離：0～4km。

技術參數

●  電源：由設備的PROFIBUS/MPI/PPI插座（插座）上的7腳和2腳輸出的24VDC電源供電，或6腳和5腳輸出的5VDC電源供電，自動選擇，即插即用，24VDC電源與5VDC電源之間經DC/DC隔離電源模塊進行隔離。

●  功耗：約0.5W。

●  通信速率：0～12Mbps無延時自動適應。

●  PROFIBUS電接口：DB9M（針）插頭，針腳信號定義符合PROFIBUS標準。

●  各個傳輸速率下電接口每段電纜的最大通信距離符合PROFIBUS標準：

●  電接口RS485端口具有浪涌保護和±15kV防靜電保護。

●  具有一對光纖收發光口，可組成總線型、星形及混合型光纖網絡。

●  適用光纖：多模62.5/125um、50/125um。

●  波    長：1310nm。

●  發射光功率：-6dBm。

●  接收靈敏度：-18dBm。

●  光纖傳輸距離：0～4km。

●  光纖接口：標配ST接頭，可選配SC、FC接頭。

●  具有光纖連接和數據接收于一體的LED指示燈。

●  工作溫度：-40～+85℃工業級工作溫度。

●  外形尺寸：96mm×17mm×42mm（長×寬×高），重量：70克。

● 安裝方式：直接插到設備的PROFIBUS/MPI/PPI插座，或插到總線上帶編程口的總線連接器上。
