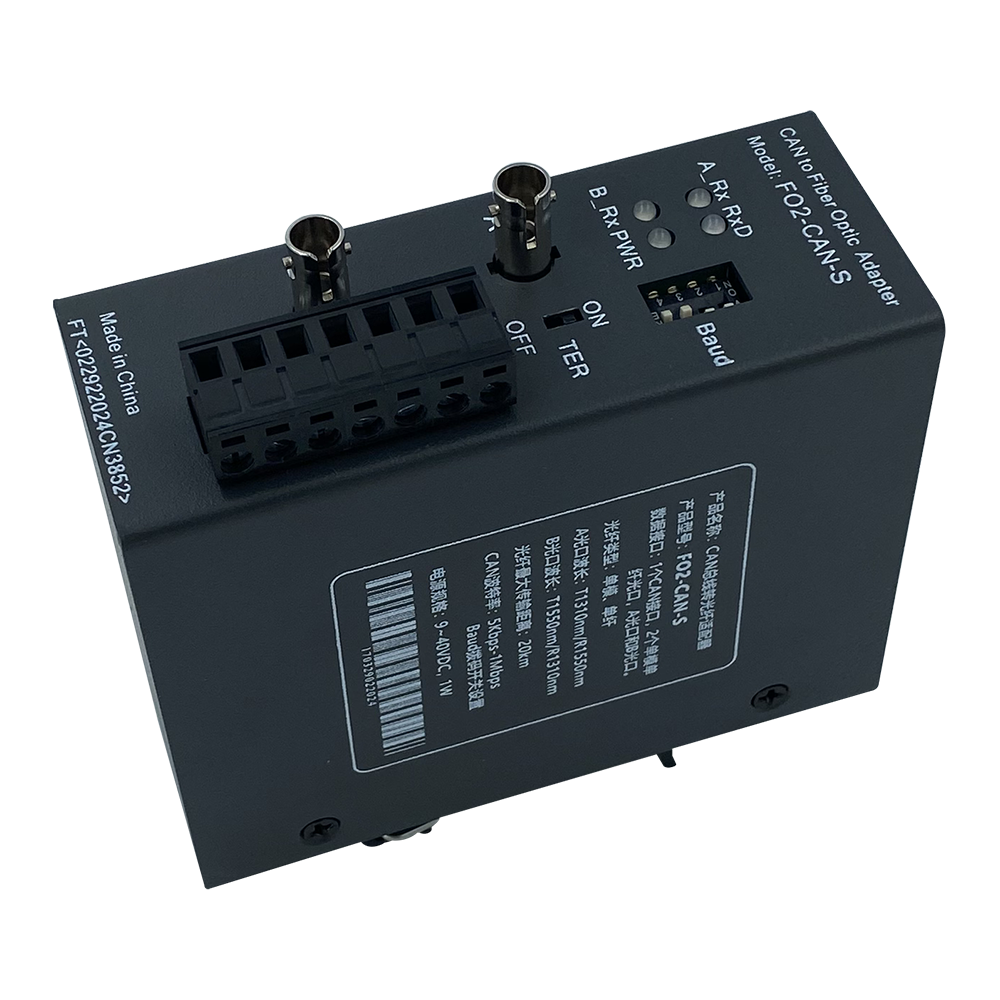

光口參數

光口數量

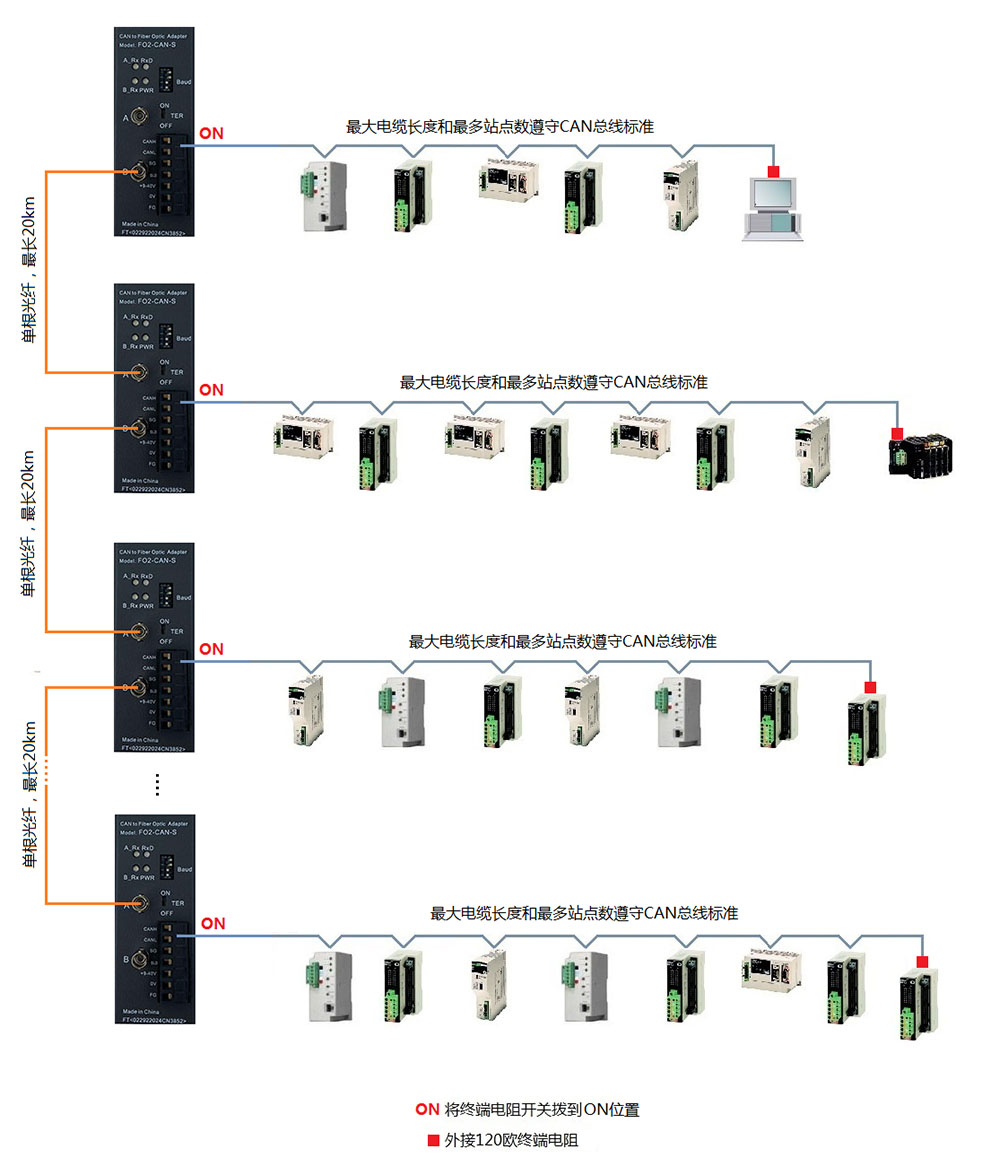

雙光口（A光口和B光口），單纖雙向傳輸。

光纖類型

單模9/125、10/125、8.3/125um。

光纖接口

標配ST光纖接頭，不支持SC和FC光纖接頭。

波長

A光口：1310nm發/1550nm收；B光口：1550nm發/1310nm收。

發射光功率

-6dBm。

接收光靈敏度

-18dBm。

光纖最大傳輸距離

單模光纖最大傳輸20公里。

電口參數

接口類型

插拔式接線端子。

通訊速率

5Kbps～1Mbps由撥碼開關設置。

電纜最大傳輸距離

與通訊速率密切相關，符合CAN標準協議距離。

通信電纜規格

CAN總線專用電纜或屏蔽雙絞線，特性阻抗120歐，線間電容≤50pf/m，導體截面積≥0.5mm2，當電纜長度超過1km時，導體截面積≥1.5mm2。

終端電阻

CAN口內置終端電阻，由面板開關切換。

接口保護

CAN接口具有顯性超時保護和防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4kV），符合標準：ITU-TK20/21、VDE 0433，±15KV   ESD（靜電）保護。

通訊協議

符合CAN2.0A和2.0B規范，支持DeviceNet、CANopen、SDS、NMEA2000、SAE   J1939、SAE J2284等所有基于CAN接口的上層協議。

通用參數

工作電壓和功耗

供電電壓：9～40VDC之間寬電壓，不受電源電壓波動的影響，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離，本產品的功耗小于1W。

接口隔離

電源端口-CAN口-光口之間相互隔離，隔離電壓1500VDC。

防護等級

IP20

工作溫度

-20℃～+75℃。

外形尺寸

78mm×40mm×100mm（長×寬×高），重量350克。

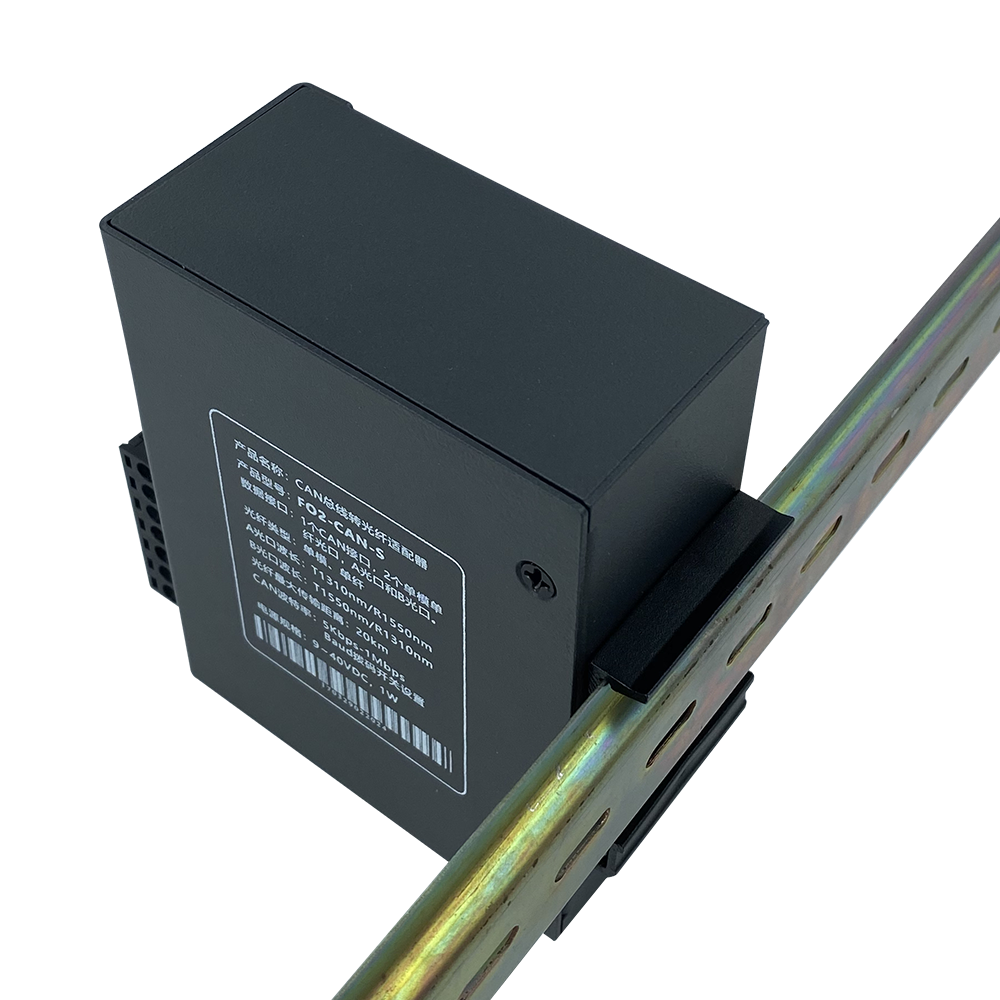

安裝方式

DIN35mm標準導軌安裝。
